Нанопокрытия, сформированные различными плазменными и химическими методами на поверхности полимерных материалов, обладают уникальными свойствами. Однако применимость полимерных материалов с нанопокрытиями в конкретных температурных и механических условиях зависит от физических и механических свойств покрытия. Определение модуля Юнга является задачей первостепенной важности, так как он широко используется при расчетах напряженно-деформированного состояния элементов конструкций и изделий в целом. Малые значения толщины нанопокрытий ограничивают выбор методов определения модуля упругости.

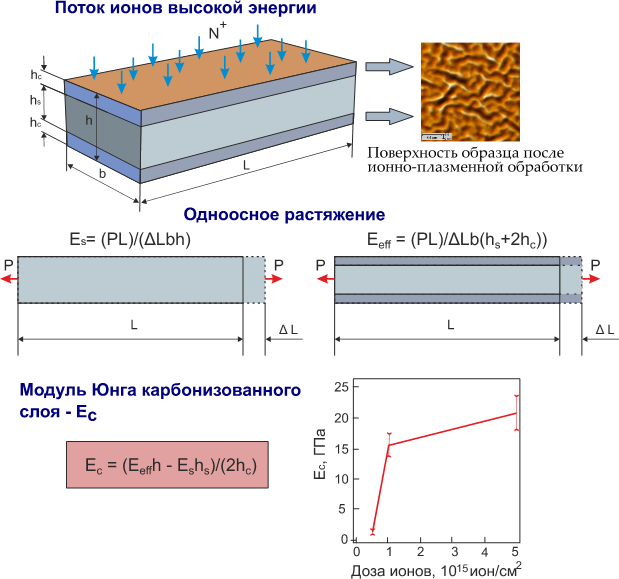

Получены результаты по определению модуля Юнга карбонизированного слоя, сформированного на полиуретановой подложке при различных режимах ионно-плазменной обработки. Предложена методика определения модуля упругости карбонизированного нанослоя, сформированного при плазменной обработке поверхности полимера. Она основана на результатах испытаний на одноосное растяжение. Впервые продемонстрировано применение экспериментальной методики одноосного растяжения образцов для определения модуля упругости нанопокрытия на мягкой подложке.
Chudinov, V.S.; Shardakov, I.N.; Ivanov, Y.N.; Morozov, I.A.; Belyaev, A.Y. Elastic modulus of a carbonized layer on polyurethane treated by ion-plasma. Polymers 2023, 15, 1442. https://doi.org/10.3390/polym15061442
